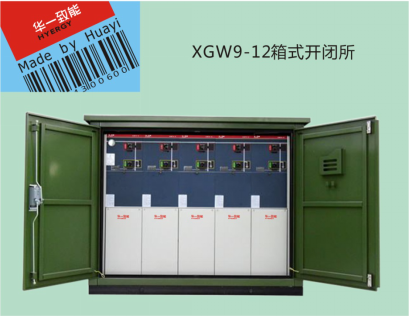

XGW9-12箱式開閉所
概述
XGW9-12箱式開閉所主要用于10kV電力系統中，作為電力的接受與分配之用，能夠有效解決高壓變電所中壓配電出線開關柜數量不足、出線走廊受限等問題，減少相同路徑的電纜條數，加強電網聯絡，提高供電可靠性。本產品體積小、技術指標先進、整體造價和維護費用低, 被廣泛應用于舊城區線路改造、新建開發園區、居民小區等場所。
符合標準
l GB 3906 3.6～40.5kV交流金屬封閉開關設備和控制設備
l GB 1984 高壓交流斷路器
l GB 3804 3.6～40.5kV高壓交流負荷開關
l GB 12926 高壓交流負荷開關-熔斷器組合電器
l GB 1985 高壓交流隔離開關和接地開關
l GB 11023 高壓開關設備六氟化硫氣體密封試驗方法
l GB/T 11022 高壓開關設備和控制設備標準的共用技術要求
使用環境條件
l 海拔：不超過1000米，當采用氣體或固體絕緣開關柜時不受海拔限制；
l 環境溫度：最高溫度+40℃，最低溫度-25℃；
l 相對濕度：日平均相對濕度95%及以下，月平均相對濕度90%及以下；
l 風壓：不大于700Pa；
l 抗震能力：地震烈度不超過8度；
l 安裝地點應無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動；
l 當使用環境超出上述規定的使用條件時，需與本公司協商。
產品特點
l 結構緊湊、體積小、整體強度高、運輸安裝方便；
l 機械強度高、密封性能好、防腐蝕性能優異、通風散熱性能強；
l 外殼可選用不銹鋼、鋁合金、冷軋鋼板、彩鋼復合板、非金屬（GCR）或多種材料的組合；
l 外觀可采用仿木屋型、仿石材型、天然真石漆、藝術造等多種方案；
l “五防”功能齊全，操作維護方便，運行安全可靠；
l 合理的尺寸比例、重量輕、外型美觀與環境協調。
主要技術參數
序號 | 項 目 | 單位 | 功能單元 | ||||
負荷開關柜 | 組合電器柜 | 斷路器柜 | |||||
1 | 額定電壓 | kV | 12 | 12 | 12 | ||
2 | 額定絕緣水平 | 1min工頻 耐受電壓 | 隔離斷口 | kV | 48 | 48 | 48 |
相間及對地 | 42 | 42 | 42 | ||||
雷電沖擊耐受 電壓（峰值） | 隔離斷口 | 85 | 85 | 85 | |||
相間及對地 | 75 | 75 | 75 | ||||
3 | 額定電流 | A | 630 | 注1 | 630 | ||
4 | 額定轉移電流 | A | / | 1750 | / | ||
5 | 閉環開斷電流 | A | 630 | / | / | ||
6 | 電纜充電開斷電流 | A | 135 | / | / | ||
7 | 5%額定有功負載開斷電流 | A | 31.5 | / | / | ||
8 | 接地故障開斷電流 | A | 200 | / | / | ||
9 | 接地故障時電纜充電的開斷電流 | A | 115 | / | / | ||
10 | 額定短路開斷電流 | kA | / | 注2 | 20 | ||
11 | 額定關合電流（峰值） | kA | 50 | 注2 | 50 | ||
12 | 額定短時耐受電流4s | kA | 20 | / | 20 | ||
13 | 額定峰值耐受電流 | kA | 50 | / | 50 | ||
14 | 機械壽命（主開關/接地開關） | 次 | 6000/3000 | 6000/3000 | 10000/2000 | ||
15 | 內部燃弧試驗 | kA/s | 31.5kA /0.5s | ||||
16 | 防護等級 | 外殼IP43 | |||||
訂貨須知
訂貨時應提供下列資料：
l 一次主接線系統圖及相關接線圖；
l 進、出線電纜的截面積；
l 各開關單元規格及詳細技術要求；
l 設備內電器元件的型號、規格、數量；
l 是否需要預留配網自動化智能終端（DTU）位置；
l 使用環境要求；
l 其它特殊要求，與制造商協商。
